CARA KONFIGURASI dan INTALASI MIKROTIK di VIRTUALBOX



        Assalamualaikum Wr Wb, Kembali lagi di blog saya, pada kesempatan kali ini saya akan membahas tentang bagaimana cara Konfigurasi dan Intalasi MikRoTik pada VIrtualBox. Apa sih itu MikroTIk? MIkroTik RouterOS adalah Sistem Operasi dan Perangkat lunak yang dapat digunakan untuk menjadikan komputer mejadi Router network yang handal, mencakup bebagai fitur yang dibuat untuk Ip nework dan jaringa wireless, cocok digunakan  oleh ISP dan Provider Hotspot. Untuk instalasi MikroTIk tidak dibutuhkan peranti lunak tambahan atau komponen tambahan lainya. MIkroTik didesain untuk mudah digunakan dan sangat baik digunakan untuk  keperluan adminstrasi jaringan komputer seperti merancang dan membangun sebuah sistem jaringan komputer skala kecil hingga yang kompleks sekalipun. Selain itu kita juga harus mengetahui aapa itu VirtualBox? VirtualBox adalah software virtualisasi yang memiliki kemampuan untuk membuat lingkungan hidup virtual untuk OS, Gampangnya virtualbox bertugas sebagai alat untuk memisahkan dan membuat ruang baru untuk OS yang akan di instal di VirtualBox.

        Untuk menginstal MIkroTik di Virtual Machine baik menggunakan VirtualBox maupun VMWare, langkah-langkahnya dibagi menjadi dua tahapan yaitu : Membuat Virtual Machine dan Instalasi MikroTik di virtual Machine.

A. Membuat Virtual Machine MikroTik

     Sebelum melakukan intalasi MikroTIk di VirtualBox, siapkan terlebih dahalu virtual machine dengan cara berikut:

1. Buka Aplikasi VirtualBox.



2. Pada halaman utama virtualbox Klik New, selanjutnya isikan nama kita. Contoh : Mikrotik_RONI,        lalu klik Next.



3. Memory size atau ukuran RAM atur sesuai denga  keinginan, klik Next.



4. Hardisk pilih Create a Virtual Hard Disk Now, klik Create.

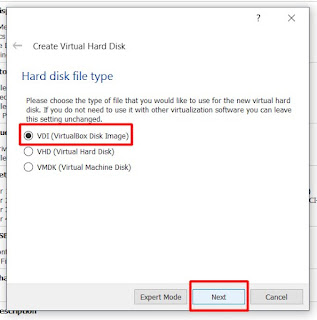

5. Hardisk file type pilih VDI ( Virtual DIsk Image) klik Next.



6. Storage and Phsycal hardisk pilih dynamed allocated, klik Next.



7. File location and size hardisk atur sesuai dengan kebutuhan, klik Create.



8. Setelah itu kita setting terlebih dahulu  networknya, Buatlah 3 buah ethernet, dimana adapter pertama " Host Only Adapter" adapter kedua " Brigde Adapter" dan adapter yang ketiga "Internal Network".

9. Terakhir tentukan lokasi File ISO Mikrotik dengan cara klik Settings > Storage > Empty > klikcakram CD sebelah kiri > Chose virtual DIsk File >  cari lokasi file ISO> Klik file ISO > Open > OK.



B. Intalasi MikroTik RouterOS

1. Pada tampilan awal ini kita disuruh untuk memilih, karena semuanya dibutuhkan dalam melakukan praktek kita ketikan saja "a" pada keyboard kita, maka akan terpilih semuanya, setela itu ketik "i" untuk ke tahap selanjutnya.

2. lalu akan muncul pertanyaan, kita ketikan aja "Y" sebanyak dua kali, maka dia akan melakukan konfigurasinya sampai selesai.

3. Setelah melakukan penginstalan, terdapat perintah "Reboot". jangan kita tekan "Enter" dulu pada keyboard tetapi kita pergi ke "Device" > "Optical Device" > Non AKtifkan Centang Pada Iso MikroTik > Force Unmount > Yes.

4. Setelah itu kita akan dimintak untuk login, disini kita login dengan "Admin" sedangkan untuk Passwordnya kita kosongkan.



5. Setelah itu kita akan masuk kedalam tampilan OS MikroTIknya. lalu kita ketikkan System Identity set name=Daron yang berfungsi untuk menganti nama MikroTIknya menjadi Daron.

6.  Untuk mengetahui Ether yang sudah kita setting tadi, kita dapat menggetikna Interface pr dan tekan enter maka akan otomatis keluar brapa banyak Ether yang sudah kita setting tadi.

7. Kemudian kita akan mengganti nama masing-masing dari ether dengan cara mengetikan interface set ether1 name=ether1-internet dan di lanjutkan dengan mengetikan interface pr untuk mengeahui apakah ethernya sudah terganti atau tidak.

8. Setelah itu kita akn mengatur Ip Addres dari tiap ethernet, disini saya membuat Ip Addres untuk ether1-internet yaitu 192.166.1.1/24 dengan cara mengetikan ip addres 192.166.1.1/24 interface=ether1-internet, setelah itu jngan lupa ketikan Ip addres pr yang berfungsi untuk melihat apakah alamat ip nya sudah tersetting atau belum.

9. Setelah itu kita akan menambahkan ip route add gateway = 192.166.1.3, menambahkan ip dns set servers=192.166.1.1 dan menambahkan ip firewall nat add chain=srcnat out-interface=ether1-internet action=masquerade, sesuai dengan gambar berikut.

10. Kemudian kita akan mngeceknya sesuai dengan perintah yang ada pada gambar berikut:

Menginstal Windows 7 dan Konfigurasi Ip Addres Pada Client

1. Kita lakukan ulang langkah pada saat Membuat Virtual Machine dari langkah 1-9

2. Buka menu "Setting"

3. Pilih menu "Network", lalu aktifkan semua adapter dengan menceklis "Enable Network Adapter"

4. Atur jenis jaringan pada setiap adapte, yaitu:

• Adapter 1: Internal Network.
• Adapter 2 : Brigded Adapter
• Adapter 3 : Host Only Adapter
• Adapter 4 : tidak dibutuhkan.

5. Lalu tekan OK.

6. Kemudian jalankan dengan mengklik menu "Start"

7. Pilih menu Devices > Optical Drives > File Windows 7

8. Lalu riset dengan menekan menu Machine > Riset.

9. Tunggu proses instalasi sampai selesai.

10. Selanjutnya kita akan mengatur Ip addres virtualbox dan ip gateway di Network Connections. Ip addres client = 176.15.1.2 dan ip gateway 176.15.1.1 dengan cara Buka Control Panel > Network and Internet > Network and Sharing Center > Change Adapter Setting.

11. Klik kanan pada Local Area Connection, lalu pilih Properties > Internet Protocol Version 4 (TCP/IP4)

12. Selanjutnya untuk mengatur Ip Adddres client dan menghubungkannya dengan mikrotik tekan "Use The Following Ip Addres" lalu kita atur sesuai dengan kebutuhan.

13. Selanjutnya buka Command Promp.

14. Lakukan pengujian dengan Client dan Router.

Demikianlah cara untuk menghubungkan jaringan dengan MikroTik di virtualbox, semoga bermanfaat buat teman-teman.

Thank's You.

Assalamua'laikum Wr Wb.
